施乐辉560原装调焦镜 (2)

stryker史赛克 1188HD (2)

维修品牌：Stryker史赛克

维修型号：1188HD摄像头

维修项目：

    1.维修更换调焦镜；

    2.维修更换摄像头线缆、护套

    3.更换摄像头成像组件CCD

    4.维修更换CCD线缆和CCD处理单元

    常见故障：

    1.无法调焦或无法对焦；

    2.护套断裂、线缆破损；

    3.无图像或图像模糊缺失等；

    4.图像受其他电气设备干扰；

摄像系统常见故障分析及预防措施：

　　1、监视器无图像显示

　　故障原因:视频接线错或断裂，显示器电源未开，监视器通道选择错误等。

　　预防措施:建议术前检查监视器电源线、视频连接线是否接好，打开监视器后选择有信号的通道。

　　2、视野模糊、图像中有尘粒或起雾

　　故障原因:摄像头焦距未调好;摄像头镜面有脏污;镜头密封性不良或损坏漏水;光纤老化;光源亮度不够;术中烟雾较多等。

　　预防措施:建议术前用无菌温水浸泡或擦聚维酮碘，不要频繁更换消毒灭菌方法。

　　3、成像不清楚，有雪花、条纹或局部无图像

　　故障原因:存在高频干扰;摄像头连接线损坏;摄像主机插口接触不良;监视器故障;镜头内部柱状镜头破碎等。

　　预防措施:建议摄像头使用无菌套，避免摄像头连接线与超刀、电刀连接线缠绕在一起;镜头需单独存放，避免与其他器械碰撞，轻拿轻放，不能使用超声波清洗镜头。

　　4、色彩偏差，图像显示偏暗

　　故障原因:白平衡未调节;摄像头连接线损坏;监视器色彩饱和度数据错误;镜子导光性能差或光源、光纤损坏;光纤与镜头连接处受污未及时清理干净等。

　　预防措施:建议接入摄像头后调节白平衡，调整色饱和度，保证摄像头与摄像主机连接处保持清洁。镜头清洗保养时，导光束接头处需要拆卸清洗;注意调整光源亮度。

摄像系统维修品牌：

STORZ史托斯、STRYKER史赛克、OLYMPUS奥林巴斯、PANASONIC松下、AESCULAP蛇牌、WOLF狼牌、RUDOLF诺道夫、Ackermann爱克曼、施乐辉SMITH&NEPHEW、CONMED康美、VIKING维京、GIMMI吉米、WISAP威萨普、Panasonic松下、Schoelly雪力、顺康ACMI、佳乐等

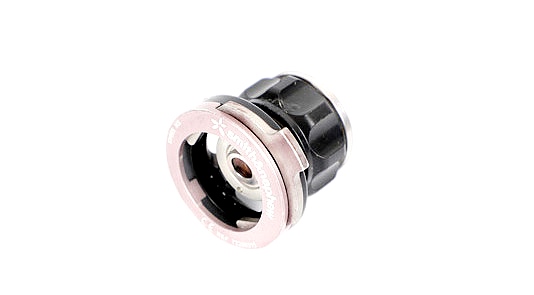

施乐辉560原装调焦镜

摄像系统维修范围

摄像主机维修:维修图像处理板、維修驱动板、主机电源维修、后端输出板维修等。

摄像头维修:摄像头电缆线维修、更换摄像头电缆、更换摄像头CCD、维修摄像头焦调教镜冷光源维修:主板维修、高压板维修、更换高压模块、更换灯泡、灯泡计时模块清零等

气腹机維修:维修控制电、维修气路、修电源板、修更换控制阀

导光束维修:更换导光纤维、导光头、转接头、外管等

冷光源保养

1、氙灯寿命约为500小时，避免经常性大功率输出和善于使用 STANDBY模式，可以延长灯泡的使用寿命。

2、保持良好的散热通风，离墙最短距离30cm，如冷光源放置在铁制台车时，应保台车留有冷光源散热孔

3、冷光源上方不要直接放置重物，如内镜CCD等。

4、机器附近不要放置液态物质，以兔不小心溅入机内，损坏机器。

5、光纤端口有灰尘时，应用无水酒精或镜轻轻擦拭端口表面，防止尘埃阻挡光线的直接射出而影响光源的效果

6、冷光源用后，切断电源，待冷光源令却后方可套上塑料
